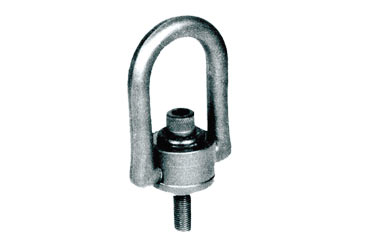

Heavy Duty Hoist Rings

Material: 4140 High Strength Alloy Steel / Heat treated to 180,000 p.s.i.

Finish: Black Oxide

Heavy Duty Hoist Rings

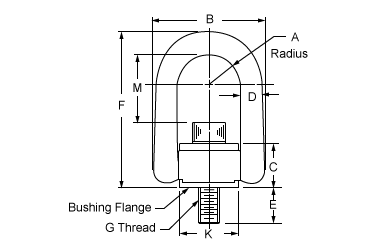

Heavy Duty Hoist Rings Drawing

(Unit: Inch)


Inch

* Recommended Torque Load

Part No. Rated Load (LBS.) A B C D E F G K * TL Ft -LBS. M Weight (LBS.)
833112 550 0.65 2.29 0.96 0.44 0.56 3.23 1/4-20 1.25 5 1.57 0.50
833212 800 0.65 2.29 0.96 0.44 0.56 3.23 5/16-18 1.25 7 1.51 0.52
833214 800 0.65 2.29 0.96 0.44 1.06 3.23 5/16-18 1.25 7 1.51 0.54
833312 1,000 0.65 2.29 0.96 0.44 0.56 3.23 3/8-16 1.25 12 1.45 0.56
833314 1,000 0.65 2.29 0.96 0.44 1.06 3.23 3/8-16 1.25 12 1.45 0.58
833512 2,500 1.00 3.50 1.50 0.75 0.75 5.31 1/2-13 1.89 28 2.56 1.71
833515 2,500 1.00 3.50 1.50 0.75 1.00 5.31 1/2-13 1.89 28 2.56 1.72
833516 2,500 1.00 3.50 1.50 0.75 1.25 5.31 1/2-13 1.89 28 2.56 1.82
833612 4,000 1.00 3.50 1.50 0.75 0.75 5.31 5/8-11 1.89 60 2.44 1.76
833614 4,000 1.00 3.50 1.50 0.75 1.00 5.31 5/8-11 1.89 60 2.44 1.78
833615 4,000 1.00 3.50 1.50 0.75 1.25 5.31 5/8-11 1.89 60 2.44 1.88
833714 5,000 1.00 3.50 1.50 0.75 1.00 5.31 3/4-10 1.89 100 2.31 1.89
833716 5,000 1.00 3.50 1.50 0.75 1.25 5.31 3/4-10 1.89 100 2.31 2.02
833108 7,000 1.40 5.10 2.05 1.00 0.95 7.00 3/4-10 2.81 100 3.20 7.20
833102 7,000 1.40 5.10 2.05 1.00 1.20 7.00 3/4-10 2.81 100 3.20 7.23
833103 7,000 1.40 5.10 2.05 1.00 1.45 7.00 3/4-10 2.81 100 3.20 7.25
833104 8,000 1.40 5.10 2.05 1.00 0.95 7.00 7/8-9 2.81 160 3.07 7.33
833101 8,000 1.40 5.10 2.05 1.00 1.20 7.00 7/8-9 2.81 160 3.07 7.33
833105 10,000 1.40 5.10 2.05 1.00 1.45 7.00 1-8 2.81 230 2.95 7.57
833106 10,000 1.40 5.10 2.05 1.00 1.20 7.00 1-8 2.81 230 2.95 7.63
833107 10,000 1.40 5.10 2.05 1.00 2.20 7.00 1-8 2.81 230 2.95 7.81
833402 15,000 2.00 6.75 2.87 1.25 1.88 9.22 1 1/4 - 7 3.88 470 3.74 15.74
833401 15,000 2.00 6.75 2.87 1.25 2.63 9.22 1 1/4 - 7 3.88 470 3.74 16.0
833420 20,000 2.00 6.75 2.87 1.25 2.63 9.22 1 3/8 - 6 3.88 670 3.62 17.2
833424 24,000 2.00 6.75 2.87 1.25 2.63 9.22 1 1/2 - 6 3.88 800 3.49 18.1
833427 30,000 2.00 6.75 2.87 1.25 2.96 9.22 2 - 4 1/2 3.88 800 3.49 22.9
833432 30,000 2.00 6.75 2.87 1.25 2.96 9.22 2-8 3.88 800 3.49 22.9
Metric

Unit: mm

Part No. Rated Load (KG) A B C D E F G K * TL N.M. M Weight (KG)
834212 400 16.5 58.2 24.4 11.1 16 82.0 M8 x 1.25 31.8 9.5 38.5 0.11
834214 400 16.5 58.2 24.4 11.1 21 82.0 M8 x 1.25 31.8 9.5 38.5 0.11
834312 450 16.5 58.2 24.4 11.1 16 82.0 M10 x 1.5 31.8 16.0 36.5 0.11
834314 450 16.5 58.2 24.4 11.1 26 82.0 M10 x 1.5 31.8 16.0 36.5 0.12
834515 1,050 25.4 88.9 38.1 19.1 25 134.9 M12 x 1.75 48.0 37.0 65.0 0.35
834516 1,050 25.4 88.9 38.1 19.1 32 134.9 M12 x 1.75 48.0 37.0 65.0 0.38
834614 1,900 25.4 88.9 38.1 19.1 25 134.9 M16 x 2.0 48.0 80.0 62.0 0.37
834615 1,900 25.4 88.9 38.1 19.1 32 134.9 M16 x 2.0 48.0 80.0 62.0 0.39
834714 2,200 25.4 88.9 38.1 19.1 25 134.9 M20 x 2.5 48.0 135.0 58.7 0.39
834716 2,200 25.4 88.9 38.1 19.1 38 134.9 M20 x 2.5 48.0 135.0 58.7 0.42
834101 3,000 35.6 129.5 52.1 25.4 28 177.8 M20 x 2.5 71.4 135.0 81.0 1.42
834102 4,200 35.6 129.5 52.1 25.4 28 177.8 M24 x 3.0 71.4 311.0 76.3 1.49
834103 4,200 35.6 129.5 52.1 25.4 38 177.8 M24 x 3.0 71.4 311.0 76.3 1.50
834105 4,500 35.6 129.5 52.1 25.4 38 177.8 M30 x 3.5 71.4 311.0 70.3 1.56
834107 4,500 35.6 129.5 52.1 25.4 48 177.8 M30 x 3.5 71.4 311.0 70.3 1.61
834401 7,000 50.8 171.5 72.9 31.8 67 234.2 M30 x 3.5 73.2 637.2 95.0 3.29
834402 11,000 50.8 171.5 72.9 31.8 67 234.2 M36 x 4.0 73.2 1,085.5 88.6 3.72
834403 12,500 50.8 171.5 72.9 31.8 80 234.2 M42 x 4.5 73.2 1,085.5 88.6 4.60
834404 13,500 50.8 171.5 72.9 31.8 80 234.2 M48 x 5.0 73.2 1,085.5 88.6 4.80
HD Hoise Ring vs. Eyebolt

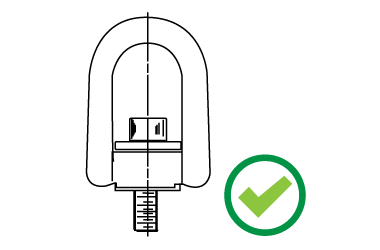

Use Hoist Rings for added lifting safety

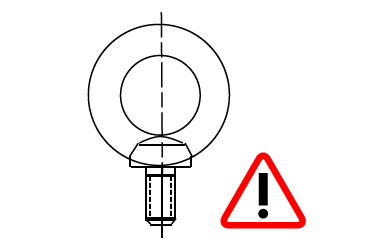

Side or angular pulling forces can cause eyebolts to twist, bend, or break when heavy, angular, unbalanced loads are involved.

Heavy Duty Hoist Rings Drawing
Heavy Duty Hoist Rings Drawing

HeavyDutyHoist Rings
Thread Size Rated Load Capacity / LBS.
Straight Pull 45º Lift 90º Lift
1/4-20 550 550 550
5/16-18 800 800 800
3/8-16 1,000 1,000 1,000
1/2-13 2,500 2,500 2,500
5/8-11 4,000 4,000 4,000
3/4-10 5,000 5,000 5,000
7/8-9 8,000 8,000 8,000
1-8 10,000 10,000 10,000
1 1/4 - 7 15,000 15,000 15,000
1 1/2-6 24,000 24,000 24,000
Shoulder Eyebolts
Thread Size Rated Load Capacity / LBS.
Straight Pull 45º Lift 90º Lift
1/4-20 480 144 120
5/16-18 800 240 200
3/8-16 1,200 360 300
1/2-13 2,200 660 550
5/8-11 3,500 1,050 875
3/4-10 5,200 1,560 1,300
7/8-9 7,200 2,160 1,800
1-8 10,000 3,000 2,500
1 1/4 - 7 15,200 4,560 3,800
1 1/2-6 21,400 6,420 5,350
Pull capacity
